IH化工离心泵 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 流量范围：1.6～400m3/h | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 扬程范围：5～125m | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 设计压力: 1.6MPa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 介质温度：-20℃～105℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输送腐蚀性的或不允许污染的粘度类似水的液体。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 咨询热线：13801427722 13952608395 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 详细介绍 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 概 述 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IH化工离心泵为单级单吸悬臂式离心泵。其标记、额定性能点和尺寸等采用国际标准ISO2858-1975（E），是机械工业部确定取代F型腐蚀离心泵的节能、更新换代产品，能满足化工流程中输送有腐蚀性粘度类似于水的液体。 泵的输送介质的温度一般为20℃～105℃,必要时采用适当冷却措施，输送的介质温度可更高。 泵的最高工作压力按1.6MPa设计。 本系列泵的性能范围（设计点）：流量为6.3～400米3/时，扬程为5～125米。 根据所输送介质对泵腐蚀的情况，用户可选用相适应的触液部分的材质。泵与介质温度接触的主要零件如下表所示。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 表一 材质及代号表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

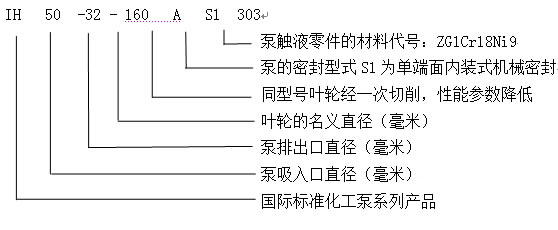

| 除上表所列材质外，允许用户选用其他所需的适合本系列泵生产的材质。材料及其代号原则上应符合GB2100-80标准的规定，对国家没有规定代号的材质可采用国际通用的材料代号或国内公认的材质代号（如行业或本企业的规定）。 IH型化工泵适用区域广泛，如化工、冶金、电力、造纸、食品、制药、合成纤维等工业部门用于输送腐蚀性的或不允许污染的介质。 泵型号意义说明举例： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 泵的结构说明 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

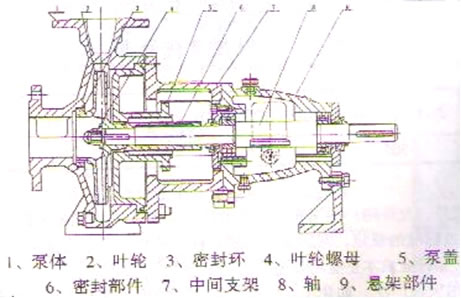

| 2.1 ih化工离心泵主要零部件（见下图）有1-泵体 2-叶轮 3-密封环 4-叶轮螺母 5-泵盖 6-密封部件 7-中间支架 8-轴 9-悬架部件等。 2.2 泵的旋转方向：从驱动端看，按顺时针方向旋转。 2.3 泵的结构特点（见图），是泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的连接把泵盖夹在中间。流体是轴向吸入，径向排出，脚支承式，可直接固定在底座上，悬架通过止口固定中中间支架上，并用悬架支架支撑底座上，为拆卸方便，设计加长联轴器，检修时可以不拆卸进出口联接管路、泵体和电动机，只需拆下加长联轴器的中间管联接件即可退出转子部件进行检修。这是国际上一种通用的结构形式。 2.4 泵的密封形式采用填料密封或机械密封，由用户根据需要选用，同时也允许采用适合于ISO-3069规定的密封空腔尺寸和其他结构的轴封形式，如带波纹管的机械密封和付叶轮密封等。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
