FB、AFB耐腐蝕離心泵 |
流量:3.6~200m3/h |
揚程:15~64m |
進口直徑:25~150mm |
工作壓力:2.0Mpa |
輸送不含固體顆粒,有腐蝕性液體,被輸送介質溫度為-20℃~120℃ |
谘詢熱線:13801427722 13952608395 |
|
|
詳細介紹 |
概 述 |
FB、AFB耐腐蝕離心泵是單級單吸懸臂式耐腐蝕離心泵,本公司汲取90年代各類泵的特點,采用先進水力模型,新穎結構與高強度組合式單雙端麵機械密封,具有高效節能、結構緊湊、性能穩定、使用可靠等優點。
本化工泵適用輸送不含固體顆粒,有腐蝕性液體。被輸送介質溫度為-40℃~105℃,采用雙端麵密封冷裝置可輸送介質溫度為300℃以下的高溫介質。 |

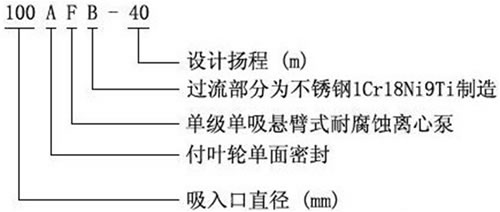

型號意義 |
|
技術參數 |
流量:3.6~200m3/h;
揚程:15~64m;
轉速:2900r/min;
功率:0.75~55KW;
進口直徑:25~150mm;
最高工作壓力:2.0Mpa。 |

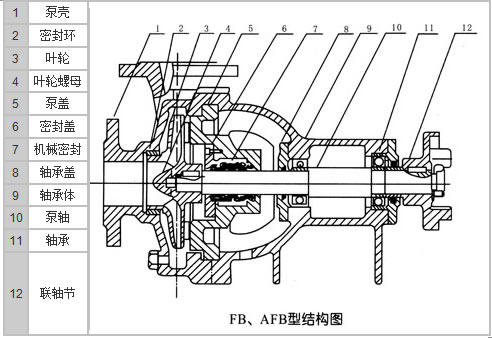

結構圖 |
|
泵的旋轉方向:自吸入口向電機端看為順針方向旋轉。
泵與電機是通過彈性聯軸器安裝在同一個底座上。
泵的軸封裝置采用付葉輪減壓和雙端麵機械密封新結構,密封腔充填優質鈣脂潤滑脂,並配有油杯。
|
產品用途 |
FB、AFB型耐腐蝕離心泵廣泛應用於化工、石油、冶金、輕工、合成纖維、環保、食品、醫藥等部門。該類產品采用雙端麵機械密封,為提高產品質量、減少跑、冒、滴、漏,防止汙染,改善環境,發揮很大的作用。具有性能穩定可靠、密封性能好,造型美觀,使用檢修方便等優點。 |
性能參數 |
型號 |
流量 |
揚程
H(m) |
轉速n
(r/min) |
效率
(%) |
軸功率
(kW) |
配用功率
(kw) |
汽蝕餘量
(m) |
(m3/h) |
(L/S) |
25FB-16 |
3.6 |
1 |
16 |
2900 |
33 |
0.48 |
1.1 |
4.0 |
25FB-16A |
3.27 |
0.91 |
12.5 |
2900 |
34 |
0.34 |
0.75 |
4.0 |
25FB-25 |
3.6 |
1 |
25 |
2900 |
30 |
0.82 |
1.5 |
4.0 |
25FB-25A |
3.27 |
0.91 |
20 |
2900 |
31 |
0.57 |
1.1 |
4.0 |
25FB-40 |
3.6 |
1 |
t40 |
2900 |
23 |
1.71 |
3 |
4.0 |
25FB-40A |
3.27 |
0.91 |
33.5 |
2900 |
24 |
1.21 |
2.2 |
4.0 |
40FB-16 |
7.2 |
2 |
16 |
2900 |
44 |
0.71 |
1.5 |
4.0 |
40FB-16A |
6.55 |
1.82 |
12 |
2900 |
46.7 |
0.5 |
1.1 |
4.0 |
40FB-20 |
7.2 |
2 |
20 |
2900 |
42 |
0.93 |
1.5 |
4.0 |
40FB-25 |
7.2 |
2 |
25 |
2900 |
39 |
1.26 |
2.2 |
4.0 |
40FB-25A |
6.55 |
1.82 |
20.5 |
2900 |
40 |
0.94 |
1.5 |
4.0 |
40FB-40 |
7.2 |
2 |
40 |
2900 |
32 |
2.45 |
3 |
4.0 |
40FB-40A |
6.55 |
1.82 |
32 |
2900 |
33.5 |
1.73 |
2.2 |
4.0 |
40FB-63 |
7.2 |
2 |
63 |
2900 |
27 |
5.42 |
7.5 |
4.0 |
40FB-63A |
6.72 |
1.87 |
56 |
2900 |
29 |
3.75 |
5.5 |
4.0 |
50FB-16 |
14.4 |
4 |
16 |
2900 |
56 |
1.09 |
2.2 |
3.5 |
50FB16A |
13.1 |
3.64 |
12 |
2900 |
57 |
0.81 |
1.5 |
3.5 |
50FB-25 |
14.4 |
4 |
25 |
2900 |
52 |
1.83 |
4 |
3.5 |
50FB-25A |
13.1 |
3.64 |
20 |
2900 |
51.5 |
1.42 |
3 |
3.5 |
型號 |
流量Q |
揚程
H(m) |
轉速n
(r/min) |
效率n
(%) |
軸功率
(kW) |
配用功率
(kW) |
汽蝕餘量
(m) |
(m3/h) |
(L/S) |
50FB-40 |
14.4 |
4 |
40 |
2900 |
46 |
3.32 |
5.5 |
3.5 |
50FB-40A |
13.1 |
3.64 |
32.5 |
2900 |
45 |
2.62 |
5.5 |
3.5 |
50FB-63 |
14.4 |
4 |
63 |
2900 |
39 |
6.16 |
11 |
3.5 |
50FB-63A |
13.1 |
3.64 |
54.5 |
2900 |
38 |
5.24 |
7.5 |
3.5 |
65FB-25 |
28.8 |
8 |
25 |
2900 |
62 |
3.16 |
5.5 |
3.5 |
65FB-25A |
26.2 |
7.28 |
20 |
2900 |
62 |
2.36 |
4 |
3.5 |
65FB-30 |
28.8 |
8 |
30 |
2900 |
60.5 |
3.89 |
7.5 |
3.5 |
65FB-30A |
26.2 |
7.28 |
25 |
2900 |
61 |
2.79 |
5.5 |
3.5 |
65FB-40 |
28.8 |
8 |
40 |
2900 |
57.5 |
5.46 |
11.5 |
3.5 |
65FB-40A |
26.2 |
7.28 |
32 |
2900 |
58 |
4 |
7.5 |
3.5 |
65FB-64 |
28.8 |
8 |
64 |
2900 |
52.5 |
9.57 |
15 |
3.5 |
65FB-64A |
26.2 |
7.28 |
55 |
2900 |
51.5 |
7.82 |
7.5 |
3.5 |
80FB-15 |
54.4 |
15 |
15 |
2900 |
69 |
3.2 |
5.5 |
3.0 |
80FB-15A |
49.1 |
13.65 |
11.5 |
2900 |
69 |
2.62 |
4 |
3.0 |
80FB-24 |
54.4 |
15 |
24 |
2900 |
68 |
5.19 |
7.5 |
3.0 |
80FB-24A |
49.1 |
13.65 |
19 |
2900 |
68 |
3.94 |
7.5 |
3.0 |
80FB-38 |
54.4 |
15 |
38 |
2900 |
66.5 |
8.41 |
15 |
3.0 |
80FB-38A |
49.1 |
13.65 |
30.5 |
2900 |
66.5 |
6.34 |
11 |
3.0 |
80FB-60 |
54.4 |
15 |
60 |
2900 |
62.8 |
14.06 |
22 |
3.0 |
80FB-60A |
49.1 |
13.65 |
52 |
2900 |
62.5 |
11.56 |
18.5 |
3.0 |
100FB-23 |
100.8 |
28 |
23 |
2900 |
73 |
8.65 |
15 |
3.0 |
100FB-23A |
91.8 |
25.5 |
17.5 |
2900 |
73 |
6.51 |
11 |
3.0 |
100FB-37 |
100.8 |
28 |
37 |
2900 |
73 |
13.9 |
22 |
3.0 |
100FB-37A |
91.8 |
25.5 |
29 |
2900 |
70.5 |
11 |
18.5 |
3.0 |
100FB-57 |
100.8 |
28 |
57 |
2900 |
70.5 |
22.2 |
37 |
3.0 |
100FB-57A |
91.8 |
26.2 |
52 |
2900 |
70.5 |
18.77 |
37 |
3.0 |
150FB-22 |
190.8 |
53 |
22 |
2900 |
77 |
14.86 |
22 |
2.5 |
150FB-22A |
173.5 |
48.2 |
17.5 |
2900 |
78 |
10.6 |
18.5 |
2.5 |
150FB-35 |
190.8 |
53 |
35 |
2900 |
76 |
23.94 |
37 |
2.5 |
150FB-35A |
173.5 |
48.2 |
28 |
2900 |
76 |
17.42 |
30 |
2.5 |
150FB-56 |
190.8 |
53 |
56 |
2900 |
76 |
38.3 |
55 |
2.5 |
150FB-56A |
173.5 |
48.2 |
50 |
2900 |
76 |
32.1 |
37 |
2.5 |
|
1、安裝機械密封前,要檢查所有元件是否損壞。如有損壞的,應進行修複或更換。
2、嚴格檢查動環與靜環的摩擦端麵,不許有任何細微的碰撞劃傷,裝配前時,動環、靜環端麵要塗一層清潔的機油。
3、裝配中要注意消除偏差,正確調整彈簧的壓縮量,使其不得太鬆太緊。緊固螺釘時,要均勻把緊,避免發生偏斜,使密封失效。
4、拆卸時要注意泵的拆卸順序。 |
使用說明 |
起動:
1、準備必要的搬手與工具。
2、檢查密封裝置油杯內潤滑脂是否注人。
3、檢查泵的旋轉方向是否正確,嚴禁反轉,轉向錯可使葉輪螺母鬆脫,使腐蝕介質進人軸頸產生腐蝕,導致泵無法工作,也可能使葉輪螺母甩出造成不幸事故。泵起動前必須將聯軸器罩好,確保安全生產。
4、在泵安裝位置低於液麵(倒灌情況)時,泵在起動前,要打開管路的閘閥,泵液體充滿泵內。如果安裝位置高於液麵(真空情況)時,泵在起動前要灌泵和排氣,使泵內和吸人管路內充滿液體,排淨泵內空氣。
5、起動電機後,緩緩打開排出口閘閥,使泵工作正常後,再將閥門開至需要的程度。
停止:
1、關閉壓力管路閘閥。
2、停止電機。
3、關閉吸人管路閘閥。
4、在環境溫度低於液體凝固點時,要放盡泵內存液。
5、如果泵處於長期停止使用時,應將泵內腐蝕性介質放淨,並用清水衝洗幹淨,清理後,要妥善保管。
運轉:
1、應經常檢查泵和電機的溫升情況,主要是軸承溫升情況,要求軸承溫度不超過73℃。
2、運轉過程中,如發現噪聲和其它不正常聲音時應立即停止檢查,排除故障後方可運行。
3、注意密封裝置加油杯,應保持儲油,並及時補充、保證潤滑。 |
|
|
