SPP型化工混流泵 |
流量:300-6200m3/h |
揚程:3.5-24m |
輸送大流量、低揚程的、純淨的或含有一定顆粒的,化學中性的或有腐蝕性的液體(強腐蝕性液體需說明) |
|
谘詢熱線:13801427722 13952608395 |
|
|
詳細介紹 |
概 述 |
SPP混流泵是介於離心泵和軸流泵之間的一種泵,又稱斜流泵。適用於化工流程中強製循環、海水養殖、城市煤氣工程、水處理係統。SPP泵能夠經濟有效地輸送大流量、低揚程的、純淨的或含有一定顆粒的,化學中性的或有腐蝕性的液體(強腐蝕性液體需說明)。SPP化工泵性能高、能耗小,泵在整個機能範圍內的能耗平均,可以在閉閥下啟動,而電機不至過載,過流截麵大,不易堵塞,結構緊固,使用壽命長。 |
SPP混流泵與離心泵、軸流泵的區別 |
1.從流量、揚程來比較
SPP混流泵的流量比離心泵大,比軸流泵小;
SPP混流泵的揚程比軸流泵高,比離心泵小;
SPP的流量從每小時數百噸到數千噸不等,揚程從5米到20米左右。
2.從液體流出方式來比較
當電動機帶動葉輪旋轉後,SPP既能產生離心力,也能產生軸向推力,是離心泵和軸流泵的綜合。離心泵葉輪旋轉隻有離心力,軸流泵葉輪旋轉隻有軸向推力。 |
混流泵的結構 |
|

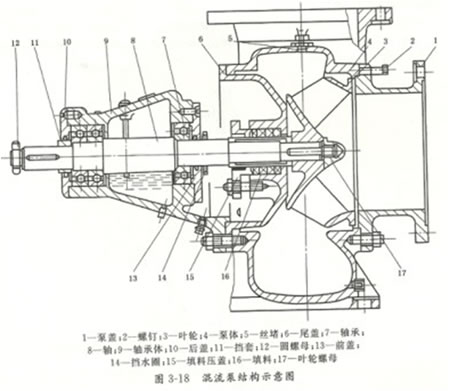

混流泵的結構,不管是蝸殼式混流泵還是導葉式混流泵,都是同樣由葉輪、泵殼、泵軸、軸承和填料密封裝置五個部件組成(圖3-18)。蝸殼式混流泵的外形酷似離心泵;而導葉式混流泵的外形則很像軸流泵。混流泵葉輪形狀粗短,它一部分像離心泵的葉輪;一部分又像軸流泵的葉輪,葉片是螺旋形扭曲葉片,葉輪葉片間的流道較寬,葉片出口邊傾斜;它與離心泵和軸流泵葉輪內水流狀況不同。水在混流泵葉輪中流動.是軸向進來.以傾斜的方向流出去,所以,混流泵又叫做斜流泵。泵殼的結構形式有兩種:一是蝸殼形.例如HB型混流泵,基本上與離心泵相同,但其泵體寬大,臥式安裝使用;另一是圓筒形.例如導葉式混流泵、農排泵,它們與立式軸流泵相似,泵體內也裝有導葉,立式安裝使用。 |
特 點 |
混流泵是一種"拉出"式結構泵,在檢查和拆卸葉輪和軸封時,毋須將與泵體相連接的管路拆開。
裝有精密加工的泵軸,裝有稀油潤滑的軸承,在填料函蓋中裝有防護軸套。
軸承箱的油位,可由恒位油杯來控製。
泵體的支腳,可承受來自管路的任何載荷,並直接傳遞給基礎。這樣,轉子不會因為泵承受受載荷而產生彎曲,從而保證軸承的使用壽命。
由於較大的過流麵積,從而減少阻塞。
泵的旋轉方向,從驅動端看,為順時針方向。 動力驅動可采用電動機或內燃機。 泵裝置上可以配備完整的放氣裝置,有利於吸入管路的排氣。 |
性能參數 |
泵性號
轉速n(r/min) |
葉輪
代號 |
葉輪
外徑
(m) |
流量
Q
(m3/h) |
揚程
H (m) |
汽蝕餘量
(NPSH)r (m) |
電機型號及功率(KW) |
輸送介質密度(kg/m3) |
1000 |
1350 |
1840 |
SPP17 1/2-20
n=1450 |
A
B
C
D |
236
222
210
198.5 |
360
340
320
300 |
8.5
7.5
6.3
5.0 |
3.2
3
3
4.5 |
15
11
11
7.5 |
160L
160M
160M
132M |
18.5
15
11
11 |
180M
160
L160M
160M |
32
18.5
15
11 |
180L
180M
160L
160M |
SPP20-25
n=1450 |
A
B
C
D |
270
254
240
226.5 |
530
500
460
430 |
11.2
10
8.5
15 |
4
3.9
3.8
5.5 |
22
22
18.5
15 |
180L
180L
180M
160L |
30
30
22
18.5 |
200L
200L
180L
180M |
30
22
|
200L
180L
|
SPP20-25
n=970 |
A
B
C |
270
254
240 |
350
330
300 |
5
4.5
3.9 |
4
3.8
3.6 |
7.5
7.5
5.5 |
160M
160M
132M |
11
11
7.5 |
160L
160L
160M |
15
11
11 |
180L
160L
160L |
SPP221/2-25
n=1450 |
A
B
C
D |
304
285
270
255 |
700
650
625
575 |
15.8
14
11.5
9.5 |
5
5
5
5 |
45
37
30
22 |
225M
225S
200L
180L |
55
55
45
30 |
250M
250M
225M
200L |
75
75
55
45 |
280S
280S
250M
225M |
SPP25-25
n=1450 |
A
B
C
D |
338
317
300
283.5 |
900
850
780
725 |
24
21
18
14 |
6
5.9
6
6.1 |
90
75
55
45 |
280M
280S
250M
225M |
110
90
75
75 |
315S
280M
280S
280S |
110
75
|
315S
280S
|
SPP25-30
n=1450 |
A
B
C
D |
317
300
283.5 |
1100
1040
950
880 |
19.5
17
14.8
12 |
6.4
6
5.8
9 |
90
75
55
45 |
280M
280S
250M
225M |
110
90
75
75 |
315S
280M
280S
250M |
110
75
|
315S
280S
|
SPP25-30
n=970 |
A
B
C
D |
338
317
300
283.5 |
750
700
650
600 |
8.5
7.6
6.5
5.3 |
4.7
4
3.8
7.2 |
30
22
18.5
15 |
225M
200L2
200L1
180L |
37
30
22
18.5 |
250M
225M
200L2
200L1 |
45
37
30
30 |
280S
250M
225M
225M |
SPP30-35
n=970 |
A
B
C
D |
405
380
360
340 |
1300
1200
1150
1050 |
12.2
11
9
7.2 |
4.4
4
4
6 |
75
55
45
30 |
315S
280M
280S
225M |
75
75
55
45 |
315S
315S
280M
280S |
110
90
75
55 |
315M2
315M1
315S
280M |
SPP35-35
n=970 |
A
B
C
D |
472
444
420
396.5 |
1600
1500
1450
1300 |
21
317
13.5
11 |
5.2
5.3
5.5
7.8 |
132
90
75
55 |
315M3
315M1
315S
280M |
160
132
110
75 |
355S2
315M3
315M2
315S |
132
110
|
315M3
315M2
|
SPP35-40
n=970 |
A
B
C
D |
472
444
420
396.5 |
2000
1900
1800
1700 |
17
15
12.2
10 |
6
5.5
5.2
8 |
132
110
90
75 |
315M3
315M2
315M1
315S |
160
160
110
90 |
355S2
355S2
315M2
315M1 |
160
110
|
355S2
315M2
|
SPP35-40
n=730 |
A
B
C
D |
472
444
420
396.5 |
1500
1450
1350
1250 |
9.6
8.1
7
5.7 |
4
3.9
3.6
5.8 |
55
45
37
30 |
315S
280M
280S
250M |
75
75
55
37 |
315M1
315M1
315S
280S |
110
90
75
55 |
315M3
315M2
315M1
315S |
SPP40-40
n=970 |
A
B
C
D |
540
507
480
453 |
2400
2300
2100
2000 |
28
22
18
14.5 |
7
7
7
9.8 |
250
185
132
110 |
355L
355S3
315M3
315M2 |
250
185
160
|
355L
355S3
355S2
|
250
185
|
355L3
355S3
|
SPP40-45
n=970 |
A
B
C
D |
540
507
480
453 |
3200
3000
2800
2500 |
20.6
18.5
16
13.5 |
8
7.5
7.1
7 |
250
200
160
132 |
355L
355S1
355S2
315M3 |
220
185
|
335M3
355S
|
250 |
355L
|
SPP40-45
n=730 |
A
B
C
D |
540
507
480
453 |
2400
2200
2000
1800 |
11.6
10.9
9.5
8 |
6
5.4
5
8 |
110
90
75
55 |
315M3
315M3
3115M1
315S |
132
132
110
75 |
355S2
355S2
315M3
315M1 |
185
160
132
110 |
355M
355S4
355S2
315M3 |
SPP45-50
n=730 |
A
B
C
D |
608
571
540
510 |
3300
3100
2900
2600 |
15 .8
13.8
12
10.2 |
5.2
5
5
7.3 |
185
160
132
110 |
355M
355S4
355S3
315M2 |
160
132
|
355S4
355S2
|
185
|
355M
|
SPP45-50
n=580 |
A
B
C
D |
608
570
540
510 |
2600
2500
2300
2200 |
10
8.6
7.8
6 |
3.4
3.1
3
5.8 |
90
75
75
55 |
355S2
315M3
315M3
315M3 |
132
110
90
75 |
355M
355S4
355S2
315M3 |
160
132
90
|
355L
355M
355S2
|
SPP50-50
n=730 |
A
B
C
D |
675
634
600
567 |
3700
3400
3200
3000 |
24
20
16
12.8 |
5
5
5
7 |
185
132
|
344M
355S2
|
185
|
355M
|
|
|
SPP50-55
n=730 |
A
B
C
D |
675
634
600
567 |
4500
4300
4000
3800 |
20
17.5
15
12.3 |
5.5
5.1
5
7.6 |
185
|
355M
|
|
|
|
|
SPP50-55
n=580 |
A
B
C
D |
675
634
600
567 |
3600
3400
3200
3000 |
12.6
11
9.4
8 |
3.8
3.4
3.1
5.8 |
160
132
110
90 |
355L
355M
355S4
355S2 |
160
132
|
355L
355M
|
160
|
355L
|
SPP55-60
n=580 |
A
B
C
D |
742
696
660
623 |
4800
4400
4100
3900 |
15
13.5
11.5
9.5 |
5.2
5
4.0
7 2 |
132
132
|
355M
355M
|
|
|
|
|
SPP55~60
n=480 |
A
B
C
D |
742
696
660
623 |
3900
3700
3400
3200 |
10.5
9.1
8
6.5 |
3.5
3.2
2.9
2.7 |
|
|
|
|
|
|
SPP60-60
n=580 |
A
B
C
D |
810
760
720
680 |
5200
5000
4500
4300 |
21.5
17
14
11 |
5.6
5.6
5.6
7.8 |
注:1、訂貨時。泵名稱由泵型號和葉輪代
號組成。例如:SPP20-25泵,葉輪代號為A,
則泵名稱為SPP20-25A。
2、大於SPP50-50規格的泵,此表中 空白處
的電機型號在訂貨時另行商定。 |
SPP60-65
n=580 |
A
B
C
D |
810
760
720
680 |
6200
5800
5400
5100 |
17
15
13
10.5 |
6.2
6
5.8
8 |
SPP60-65
n=480 |
A
B
C
D |
810
760
720
680 |
5200
4900
4700
4400 |
11.5
10
8.5
7 |
4.3
3.8
3.7
