CQB-F型襯氟磁力泵 |
| 流量範圍：0.6-100m/h |
| 揚程範圍：2-50m |
| 使用溫度：-80℃—+120℃ |
| 下輸送任意濃度的不含固體顆粒的各種強腐蝕性液體，特別是輸送昂貴、劇毒、易燃易爆等溶液。 |
 谘詢熱線：13801427722 13952608395 |
|
| |
| 詳細介紹 |
| 概 述 |
CQB-F型襯氟磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無汙染的新型工業泵。CQF型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境汙染，創造"無泄漏車間"、"無泄漏工廠"，實現安全、文明生產的理想用泵。
用 途：本產品廣泛適用於，石油化工、製酸製堿、有色金屬冶煉、汽車製造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。使用溫度：-20--100。 |
| 設計特點 |
防漏設計與工作原理
取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，不汙染使用場地。
由於泵的過流部分選用"氟塑料合金"製造。可連續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。
驅動裝置采用主動永磁體聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動葉輪旋轉。結構緊湊，安全節能。
堅固耐用的泵體結構
雖然接觸液體部分是氟塑料，但泵體殼是金屬材料，故泵體足以承受管道的重量及機械性的衝擊。
|
| 型號意義 |
例如：CQB50-32-160F
CQB-磁力驅動離心泵
50-吸入口直徑
32-排出口直徑
160-葉輪名義直徑
F-氟塑料 |
| 型號及技術數據 |
型 號 |
流 量
(m3/h) |
揚程
(m) |
電機功率
(KW) |
轉速
(r/min) |
口徑 |
電壓
(V) |
進口 |
出口 |
CQB15-10-85F |
1.8 |
8 |
0.12 |
2900 |
15 |
10 |
220/380 |
CQB15-15-65F |
0.8 |
3.2 |
0.18 |
2900 |
15 |
15 |
220/380 |
CQB20-15-75F |
1.6 |
7 |
0.18 |
2900 |
20 |
15 |
220/380 |
CQB20-15-105F |
3 |
12 |
0.37 |
2900 |
20 |
15 |
220/380 |
CQB25-20-100F |
2.5 |
10.5 |
0.37 |
2900 |
25 |
20 |
220/380 |
CQB32-20-110F |
5.5 |
12.5 |
0.55 |
2900 |
32 |
20 |
380 |
CQB32-20-125F |
3.6 |
20 |
0.75 |
2900 |
32 |
20 |
380 |
CQB32-20-150F |
3.6 |
25 |
2.2 |
2900 |
32 |
20 |
380 |
CQB32-20-160F |
3.6 |
32 |
2.2 |
2900 |
32 |
20 |
380 |
CQB32-20-200F |
3.2 |
50 |
4 |
2900 |
32 |
20 |
380 |
CQB32-25-125F |
3.2 |
20 |
0.75 |
2900 |
32 |
25 |
380 |
CQB32-25-145F |
3.2 |
25 |
0.75 |
2900 |
32 |
25 |
380 |
CQB40-25-120F |
6.3 |
15 |
0.75 |
2900 |
40 |
25 |
380 |
CQB40-25-125F |
6.3 |
20 |
1.1 |
2900 |
40 |
25 |
380 |
CQB40-25-150F |
6.3 |
25 |
3 |
2900 |
40 |
25 |
380 |
CQB40-25-160F |
6.3 |
32 |
3 |
2900 |
40 |
25 |
380 |
CQB40-25-200F |
6.3 |
50 |
5.5 |
2900 |
40 |
25 |
380 |
CQB40-25-250F |
6.3 |
80 |
11 |
2900 |
40 |
25 |
380 |
CQB40-32-115F |
6.3 |
15 |
0.75 |
2900 |
40 |
32 |
380 |
CQB40-32-145F |
6.3 |
25 |
1.5 |
2900 |
40 |
32 |
380 |
CQB40-32-160F |
6.3 |
32 |
2.2 |
2900 |
40 |
32 |
380 |
CQB40-40-100F |
6 |
11 |
0.55 |
2900 |
40 |
40 |
380 |
CQB40-40-125F |
6.5 |
17.5 |
1.1 |
2900 |
40 |
40 |
380 |
CQB50-32-125F |
12.5 |
20 |
1.5 |
2900 |
50 |
32 |
380 |
CQB50-32-150F |
12.5 |
25 |
4 |
2900 |
50 |
32 |
380 |
CQB50-32-160F |
12.5 |
32 |
4 |
2900 |
50 |
32 |
380 |
CQB50-32-200F |
12.5 |
50 |
7.5 |
2900 |
50 |
32 |
380 |
CQB50-32-250F |
12.5 |
80 |
15 |
2900 |
50 |
32 |
380 |
CQB50-40-125F |
12.5 |
20 |
2.2 |
2900 |
50 |
40 |
380 |
CQB50-40-160F |
12.5 |
32 |
3 |
2900 |
50 |
40 |
380 |
CQB65-50-125F |
25 |
20 |
3/4 |
2900 |
65 |
50 |
380 |
CQB65-50-150F |
20 |
25 |
4 |
2900 |
65 |
50 |
380 |
CQB65-50-160FA |
17.5 |
32 |
4 |
2900 |
65 |
50 |
380 |
CQB65-50-160F |
25 |
32 |
5.5 |
2900 |
65 |
50 |
380 |
CQB65-50-180F |
20 |
38 |
5.5 |
2900 |
65 |
50 |
380 |
CQB65-40-200F |
25 |
50 |
11 |
2900 |
65 |
40 |
380 |
CQB65-40-250F |
25 |
80 |
18.5 |
2900 |
65 |
40 |
380 |
CQB80-65-125F |
50 |
20 |
7.5 |
2900 |
80 |
65 |
380 |
CQB80-65-160F |
50 |
32 |
11 |
2900 |
80 |
65 |
380 |
CQB80-50-200F |
50 |
50 |
15/18.5 |
2900 |
80 |
50 |
380 |
CQB80-50-250F |
50 |
80 |
37 |
2900 |
80 |
50 |
380 |
CQB100-80-125F |
100 |
20 |
15 |
2900 |
100 |
80 |
380 |
CQB100-80-160F |
100 |
32 |
18.5 |
2900 |
100 |
80 |
380 |
CQB100-65-200F |
100 |
50 |
30 |
2900 |
100 |
65 |
380 |
CQB100-65-250F |
100 |
80 |
45 |
2900 |
100 |
65 |
380 |
除CQB15-15-65F、CQB20-15-75F外其他各型號380V電壓皆可配防爆電機 |
|

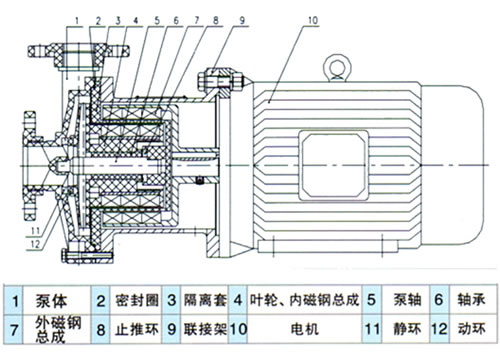

| 結構圖 |
 |
| |
| |
