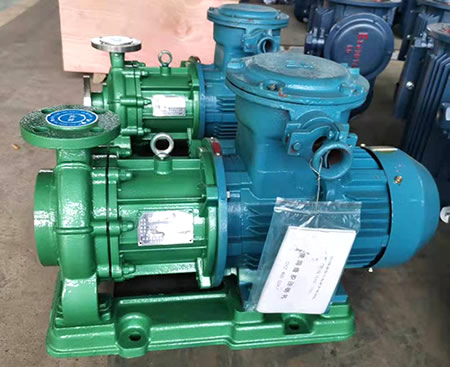

CQB磁力驅動泵 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 流量範圍：3.2-200m3/h | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 揚程範圍：12.5-50m | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 使用溫度：120～30℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 廣泛應用於化工、製藥、石油、電影照相洗印、科研機構、國防工業等單位抽酸、堿液、油類、溶劑類、稀有貴重、有毒、易揮發性電鍍、食品、夜體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 谘詢熱線：13801427722 13952608395 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 詳細介紹 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 概 述 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CQB磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組 成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用於內磁鋼上，使泵轉子與電動 機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由於液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。 CQB係列磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 安裝和使用 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、磁力驅動泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對於特殊要求垂直安裝的場合,電機務必朝上。 2、當CQB磁力泵抽吸液麵高於泵軸心線時，磁力驅動泵起動前打開吸入管道閥門即可，若抽吸液麵低於泵軸心線時，管道需配備底 閥。 3、磁力驅動泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。 4、檢查電機旋轉方向是否與磁力泵轉向標記一致。 5、磁力驅動泵電機啟動後，緩慢打開排出閥，待泵進入正常工作狀態後，再將排出閥調到所需開度。 6、磁力驅動泵停止工作前，應先關閉排出閥門，然後關閉吸入管閥門。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 使用注意事項 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電後再啟動 時所造成時空載運轉。 2、被輸送介質中，若含有固體顆粒，磁力驅動泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。 3、磁力驅動泵在使用中環境溫度應小於40℃，電機溫升不得超過75℃。 4、磁力驅動泵被 輸送的介質及其溫度應在泵材允許範圍內（詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用 溫 度<100℃，輸送吸入 壓力不大於0.2mpa，****工作壓力1.6mpa、密度不大於1600kg/m3，粒度不大於30 × 10-6m2/s的不含硬顆粒和纖維的液體。 5、磁力驅動泵對於輸送液為易沉澱結晶的介質，使用後應及時清洗，排淨泵內積液。 6、磁力驅動泵運行100小時後，應拆檢軸承和端麵動環的磨損情況，並更換不宜再用的易損件。 7、CQB磁力泵內外磁性聯軸器采用高性能永磁材料，可能對下列器件產生潛在危害，請將下列器件與本係列泵 保持距離。如：心髒起博器，信yong卡及其它磁卡、計算器、計算機磁盤、手表等。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 性能參數表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

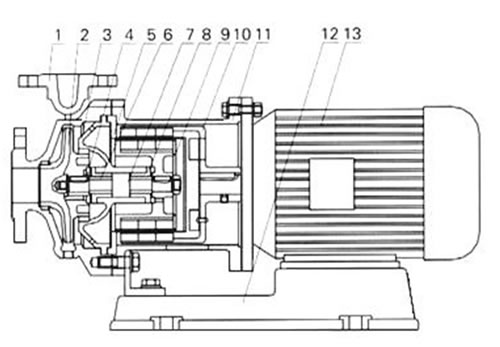

| CQB型磁力驅動泵結構圖 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 泵體 2 葉輪 3 軸承體 4 止推環 5 隔離套 6 軸套 7 泵軸 8 軸承 9 內磁鋼總成 10 外磁鋼總成 11 聯接架 12 底座 13 電機 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CQF型襯氟磁力泵 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
